ผลิตภัณฑ์Dคำอธิบาย

RCQ-2D Geophysical Instrument คือระบบบันทึกธรณีฟิสิกส์แบบโมดูลาร์ดิจิทัลเต็มรูปแบบที่พัฒนาโดย RanCheng Machinery ผ่านการอัปเกรดทางวิศวกรรมอย่างต่อเนื่องมากว่า 20 ปี ต่างจากระบบแบบเดิม-ที่เครื่องมือวัดพื้นผิวเครื่องเดียวใช้งานได้กับหัววัดเพียงเครื่องเดียว- เครื่องมือธรณีฟิสิกส์ RCQ-2D ช่วยให้หน่วยโฮสต์เครื่องเดียวสามารถเชื่อมต่อกับหัววัดบันทึกได้หลากหลาย ดำเนินการจ่ายไฟ การควบคุมคำสั่ง และการรับข้อมูลผ่านสายเคเบิลหุ้มเกราะแกนเดี่ยวขนาด 3.17 มม. หนึ่งเส้น ซึ่งรองรับความลึกในการบันทึกสูงสุด 2000 ม.

เครื่องมือในหลุมเจาะทั้งหมดส่งสัญญาณดิจิทัลที่แปลง A/D- ผ่านการสื่อสารแบบสองทิศทางที่เข้ารหัส การออกแบบนี้ให้ความต้านทานต่อสัญญาณรบกวนสูง คุณภาพข้อมูลที่เสถียร และการทำงานแบบเรียลไทม์-โดยตรงจากอินเทอร์เฟซพีซี ด้วยน้ำหนักรวมของระบบไม่เกิน 120 กก. จึงเหมาะอย่างยิ่งสำหรับการสำรวจทางธรณีวิทยาภาคสนามในด้านเหมืองแร่ อุทกวิทยา การสำรวจถ่านหิน การตัดไม้ในบ่อน้ำมัน และการตรวจสอบด้านสิ่งแวดล้อม

ระบบสามารถวัดพารามิเตอร์รูปแบบได้มากกว่า 20 พารามิเตอร์-รวมถึง SP, แกมมาธรรมชาติ, ความต้านทาน (ศักย์และการไล่ระดับสี), ความเร็วเสียง, แอมพลิจูด, อุณหภูมิ, ส่วนเบี่ยงเบน, คาลิปเปอร์, การนำไฟฟ้าของของเหลว, ระดับของเหลว, ส่วนประกอบแม่เหล็ก, ความไวต่อแสง และโพลาไรเซชัน- ซึ่งตรงตามข้อกำหนดด้านสนามที่หลากหลาย

พารามิเตอร์ทางเทคนิค

1. การใช้สภาพแวดล้อม: แหล่งจ่ายไฟ: 220V, 50 Hz; โดยใช้อุณหภูมิสภาพแวดล้อม: -20 องศา ~ 45 องศา ; การใช้ความชื้นในสภาพแวดล้อม: 90% หรือน้อยกว่า (45 องศา)

2.ระบบการวัดความลึก: ช่วงการวัดความลึก: 0 ~ 9999.99 m; ความละเอียดความลึก: 0.28 มม.; ช่วงการวัดความเร็ว: 0 ~ 9999m/h; สัญญาณพัลส์ออปติคอลลึก: 3600 พัลส์ต่อเมตร

3.ระบบส่งสัญญาณ: สัญญาณเอาต์พุตรูด้านล่าง: การเข้ารหัสสองขั้ว; การสื่อสารกับคอมพิวเตอร์: RS232 หรือ USB; ระดับการตรวจจับสัญญาณใต้ดิน: บวกหรือลบ 0.5 V ~ บวกหรือลบ 12V

4. หาความลึกของกราฟ 1:10; 1:50. 1:100. 1:0; 1, 50, 0 ฯลฯ

5. ความแม่นยำในการวาด: 8 จุดต่อมิลลิเมตร (เส้นโค้ง); 64 พิกเซลต่อตารางมิลลิเมตร (วิธีใช้รูปภาพ)

การแปลง A/D 12 บิต โปรแกรม-การขยายแบบควบคุม K=0.5~128
ช่องนับ	f น้อยกว่าหรือเท่ากับ 500kHz
ความถี่ในการส่งสัญญาณดิจิตอล	9600บิต/วินาที
วงจรพาวเวอร์ซัพพลาย	400ms
ปัจจุบัน	2mA-500mA เป็นตัวเลือก
ช่วงอินพุตสัญญาณ	น้อยกว่าหรือเท่ากับ ± 10V
เวลาทำงานต่อเนื่อง	น้อยกว่าหรือเท่ากับ 24 ชม
การใช้พลังงาน	<200W
ปริมาณ	420260210มม
น้ำหนัก	<7kg
ช่วงอุณหภูมิในการทำงาน	-1 องศา ~+50 องศา
แหล่งจ่ายไฟทำงาน	AC220V ± 10% 50Hz ± 5%
ความเร็วในการเข้าสู่ระบบ	0~30ม./นาที ARCusable (ตามช่วงเวลาการสุ่มตัวอย่าง)

Geophysical Instrument Manufacturers

คุณสมบัติที่สำคัญ

สถาปัตยกรรมระบบมาตรฐานและโมดูลาร์

ฮาร์ดแวร์ ซอฟต์แวร์ โพรบดาวน์โฮล และยูนิตกราวด์มีการออกแบบโมดูลาร์ที่เป็นหนึ่งเดียวกัน ชิ้นส่วนทั้งหมดสามารถใช้แทนกันได้ทั้งหมด -สามารถซ่อมบำรุงได้ และขยายได้อย่างง่ายดายด้วยฟังก์ชันเพิ่มเติม

การแปลงสัญญาณแบบ Downhole แบบเต็มรูปแบบและการส่งสัญญาณแบบเข้ารหัส

ทุกโพรบทำการแปลง A/D ใน-แหล่งกำเนิด สัญญาณจะถูกเข้ารหัสแบบดิจิทัลและส่งแบบสองทิศทางผ่านสายเคเบิล ระบบยังมีคุณลักษณะ-การแก้ไขข้อผิดพลาดในตัวและความสามารถในการป้องกัน-สัญญาณรบกวนที่มีประสิทธิภาพ

การสุ่มตัวอย่างมากเกินไปสำหรับ-ข้อมูลการสร้างความละเอียดสูง

เครื่องมือธรณีฟิสิกส์ RCQ-2D จะเพิ่มการสุ่มตัวอย่างเกินโดยอัตโนมัติเมื่อความเร็วในการบันทึกลดลง ปรับปรุงการกรองแบบดิจิทัล และแก้ไขการเปลี่ยนแปลงการก่อตัวที่ละเอียดอ่อนด้วยความแม่นยำในแนวตั้งที่มากขึ้น

หัววัด Downhole แรงดันสูง-ขนาดกะทัดรัด

โดยทั่วไปโพรบจะมีขนาด Ø40–50 มม. และมีความยาว 1–1.5 ม. ตัวเรือนสแตนเลสสตีล-ทนทานต่อแรงกดดัน 20–40 MPa และอุณหภูมิ 70–90 องศา ; โครงสร้างเสริมรองรับแรงดันสูงสุด 60 MPa และอุณหภูมิ 120 องศาสำหรับสภาพแวดล้อมที่รุนแรง

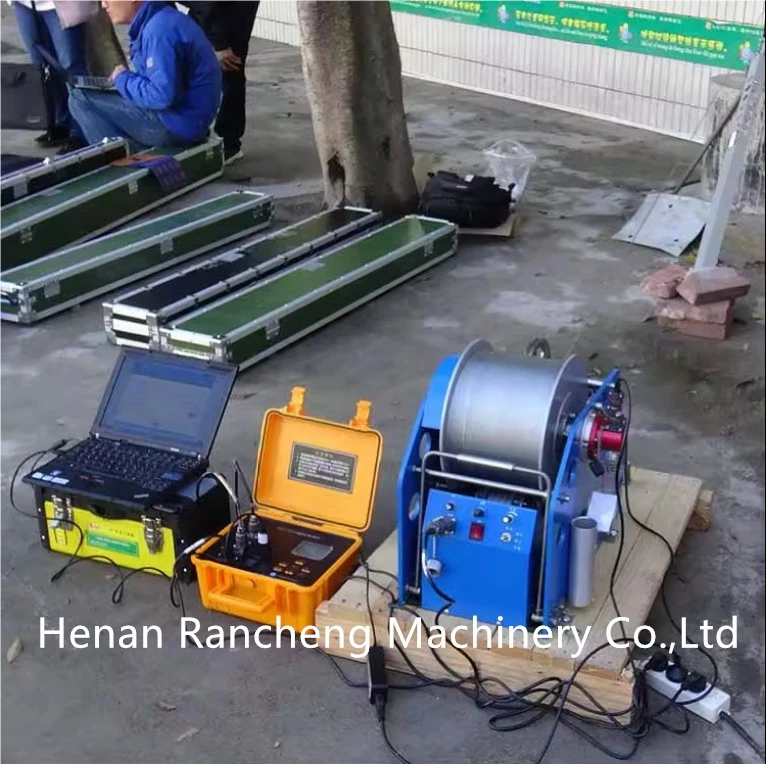

กว้านตัดไม้น้ำหนักเบาในตัว

สายเคเบิลหุ้มเกราะยาว 1,500 ม. จ่ายไฟและสื่อสารได้พร้อมกัน กว้านประกอบด้วยสปูลลิ่งอัตโนมัติ ตัวเข้ารหัสความลึก และตัวควบคุมในตัว- แต่น้ำหนักรวมของระบบยังคงอยู่ต่ำกว่า 120 กก.

Geophysical Instrument Suppliers

ข้อดี

RCQ-เครื่องมือธรณีฟิสิกส์ 2 มิติได้รับการออกแบบโดย RanCheng Machinery โดยคำนึงถึง-งานภาคสนามในระยะยาว การออกแบบแบบแยกส่วนทำให้ระบบง่ายต่อการบำรุงรักษา-ชิ้นส่วนที่ตรงกันในทุกโมดูล การอัปเกรดทำได้ตรงไปตรงมา และสามารถซ่อมแซมนอกสถานที่ได้อย่างรวดเร็ว แม้ในสถานที่ห่างไกล ระบบยังคงรักษาการทำงานที่เสถียรและต่อเนื่อง

เนื่องจากโพรบทั้งหมดแปลงสัญญาณลงในหลุมลึกแบบดิจิทัล เครื่องมือธรณีฟิสิกส์ RCQ-2D จึงให้เส้นโค้งที่สะอาดและสม่ำเสมอโดยมีการรบกวนน้อยมาก ข้อมูลนี้ทำให้ทีมสำรวจมีข้อมูลที่เชื่อถือได้เมื่อประเมินการก่อตัว การค้นหาน้ำ การระบุการแตกหัก หรือการตรวจสอบการเปลี่ยนแปลงโครงสร้าง

สถาปัตยกรรมโพรบหลาย-ของ RanCheng ช่วยให้หน่วยโฮสต์หนึ่งตัวสามารถจัดการ SP, แกมมา, ความต้านทาน, เสียง, อุณหภูมิ, ส่วนเบี่ยงเบน, คาลิเปอร์ และพารามิเตอร์อื่นๆ อีกมากมาย ทีมงานภาคสนามนำระบบมาเพียงระบบเดียว ช่วยลดงานขนส่ง เวลาในการติดตั้ง และการจัดการอุปกรณ์

เทคโนโลยีการสุ่มตัวอย่างมากเกินไป-ได้รับการพัฒนาและเพิ่มประสิทธิภาพตลอดหลายปีที่ผ่านมาของโครงการภาคสนามของ RanCheng- นำเสนอรายละเอียดชั้นที่ละเอียดอ่อน เตียงที่บาง และการเปลี่ยนแปลงทางธรณีวิทยาเล็กๆ น้อยๆ สิ่งนี้สนับสนุนการสำรวจแร่ การศึกษาทางอุทกวิทยา ตะเข็บถ่านหิน และการตัดไม้เชิงโครงสร้างโดยตรง

โพรบทั้งหมดถูกสร้างขึ้นด้วยการออกแบบแรงดันสูง-เหล็กกล้าสูง-ที่เป็นสเตนเลสของ RanCheng ทำให้ได้ประสิทธิภาพที่มั่นคงในบ่อน้ำลึก -โซนที่มีอุณหภูมิสูง หรือชั้นหินที่แตกหัก

Buy Geophysical Instrument

ผลประโยชน์ของลูกค้า

รับพารามิเตอร์เพิ่มเติมด้วยระบบเดียว:SP, แกมมา, ความต้านทาน, เสียง, อุณหภูมิ, ส่วนเบี่ยงเบน และอื่นๆ อีกมากมาย-ไม่จำเป็นต้องซื้อเครื่องมือหลายชิ้น
ต้นทุนการดำเนินงานที่ต่ำกว่า:โมดูลที่ได้มาตรฐานช่วยลดค่าบำรุงรักษาและค่าอะไหล่-
เคลื่อนย้ายสะดวก ใช้งานง่าย:น้ำหนักรวมไม่เกิน 120 กก. ทำให้งานภาคสนามเร็วขึ้นและเบาลง
ผลลัพธ์ที่เชื่อถือได้:เส้นโค้งดิจิทัลที่ชัดเจนช่วยให้การขุดเจาะปลอดภัยยิ่งขึ้นและการตัดสินใจทางธรณีวิทยาที่แม่นยำยิ่งขึ้น

การสนับสนุนตลอดอายุการใช้งานหลังการขาย-จาก RanCheng Machinery
